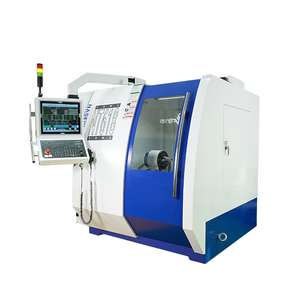

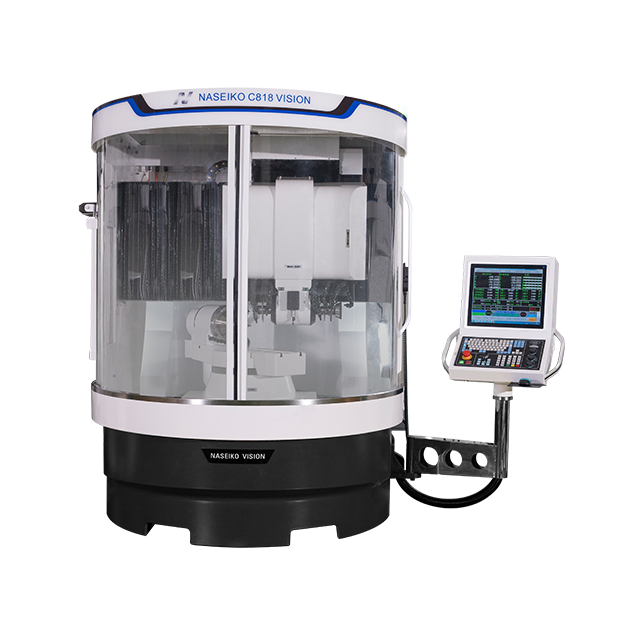

CNC 공구 연삭기 C818

수량：
가용성 상태:





귀하의 메시지 바구니에 담기

▶ 일체형 미네랄 캐스팅 베드, 일본 서보 모터 및 스크류 가이드 레일(고하중 롤러 유형) 및 높은 토크의 DD 직접 구동 모터가 장착된 AB 회전 샤프트.

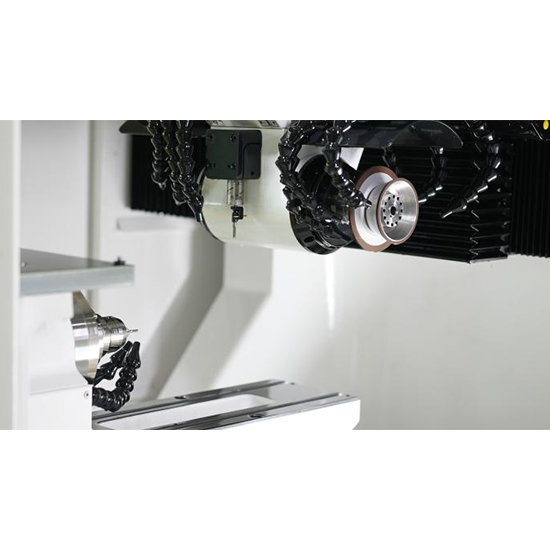

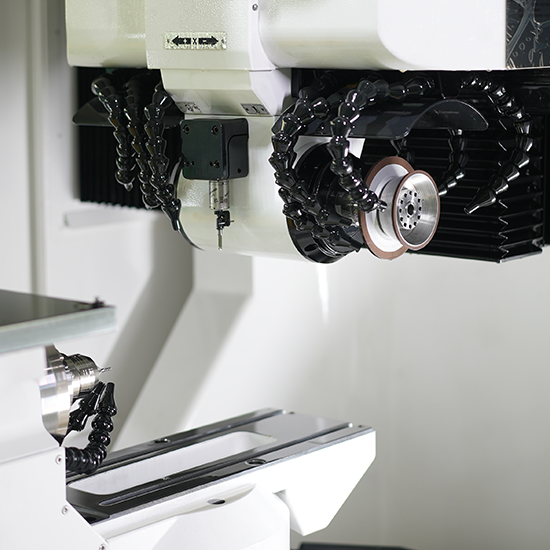

▶ 영구자석 정토크 스핀들 모터, 듀얼 그라인딩 헤드 구조, B축 360도 회전으로 비표준 절삭공구 가공 가능.

▶ 기계.독일 5축 CNC 연삭 컨셉으로 설계

▶ 실무경험과 지도를 융합하여 설계하였습니다.

▶ CNC 시스템 - SYNTEC New Generation, 대만

▶ 중앙 집중식 자동 윤활 스테이션 - Shengxiang

▶ 트랙 - THK, 일본

▶ 공압 시스템 (솔레노이드 밸브, 감압 밸브, 에어 필터 등) - CHELIC, Taiwan

▶ 감지 헤드 - Renishaw, 영국

▶ 스핀들 - 대만

▶ 서킷 액세서리 - Schneider, 프랑스/Omron, 일본

▶ 그레이팅 룰러 - 독일 Heidenham

▶ 분할판 - 대만 성창

프로젝트	UNIT	C818(미니)	C818(전원)	C818(비전)
일본 서보 모터 드라이브(절대값) 스트로크(X/Y/Z축)	mm	650/350/270	700 / 450 / 300	800/550/320
CNC 시스템 분해능(X/Y/Z축)	mm	0.0001	0.0001	0.0001
최소 해상도 핸드휠 피드 프로그래밍(X/Y/Z 중심선)	mm	0.0001	0.0001	0.0001
THK 나사(X/Y/Z축)	-	BN-FN32-C3	BN-FN32-C3	BN-FN32-C3
위치 조정 정확도(X/Y/Z 축)	mm	0.003	0.003	0.003
가이드 레일(X/Y/Z축)	mm	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
공작물 회전축(A/B축)	-	회전축	회전축	회전축
DD 서보 드라이브(A/B축)	-	직접 구동	직접 구동	직접 구동
로터리 엔코더(A/B축)	-	영국 레니쇼	영국 레니쇼	영국 레니쇼
인덱싱 정확도(A/B축)	-	2호초(0.0005도)	2호초(0.0005도)	2호초(0.0005도)
정격 속도(A/B축)	rpm	300 / 100	300 / 100	300 / 100
최대 회전수(A/B축)	rpm	400 / 150	400 / 150	400 / 150
CNC 시스템 분해능(A/B축)	도	0.0001	0.0001	0.0001

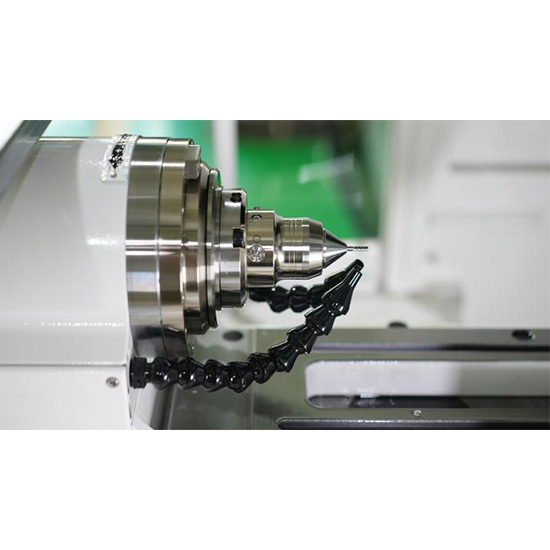

360도 회전, 인덱싱 헤드 바디 (A/B축)	-	Shaw Berlin W25와 함께 설치 가능 콜릿 홀더 또는 BT50 칼 손잡이	Shaw Berlin W25와 함께 설치 가능 콜릿 홀더 또는 BT50 칼 손잡이	Shaw Berlin W25와 함께 설치 가능 콜릿 홀더 또는 BT50 칼 손잡이
빠른 이동(X/Y/Z축)	m/분	7.5	7.5	7.5
공작물 클램핑을 위한 최소 직경	mm	3	3	3
공작물 클램핑을 위한 최대 직경	mm	20	32	32
공작물 클램핑을 위한 최대 길이	mm	200	300	300
공작물 연삭을 위한 최소 직경	mm	1	1	1
공작물 연삭을 위한 최대 직경	mm	12	32	40
연삭을 위한 최대 칼날 길이	mm	≤120	≤180	≤180
최대 공작물 중량	킬로그램	5	5	5
선형 해상도	mm	0.0001	0.0001	0.0001
선형 반복 위치 정확도	mm	0.003	0.003	0.003
회전 해상도	mm	0.0001	0.0001	0.0001
회전 반복 위치 정확도	도	0.001	0.001	0.001
스핀들 파워	kw	12-15kw 영구자석 가변 주파수 모터	22kw 영구 자석 가변 주파수 모터	30kw 영구 자석 가변 주파수 모터
그라인딩 휠 직경	mm	75-150	75-150	75-150
연삭 휠 스핀들 속도	rpm	4000-8000	4000-8000	4000-8000
무단계 조절 가능	-	인버터	인버터	인버터
기계 중량	킬로그램	4000	5000	6500
총 전력	kw	22.5kw 이하	30kw 이하	45kw 이하
업그레이드를 위해 선형 모터를 선택할 수 있습니다. C828 시리즈로.
